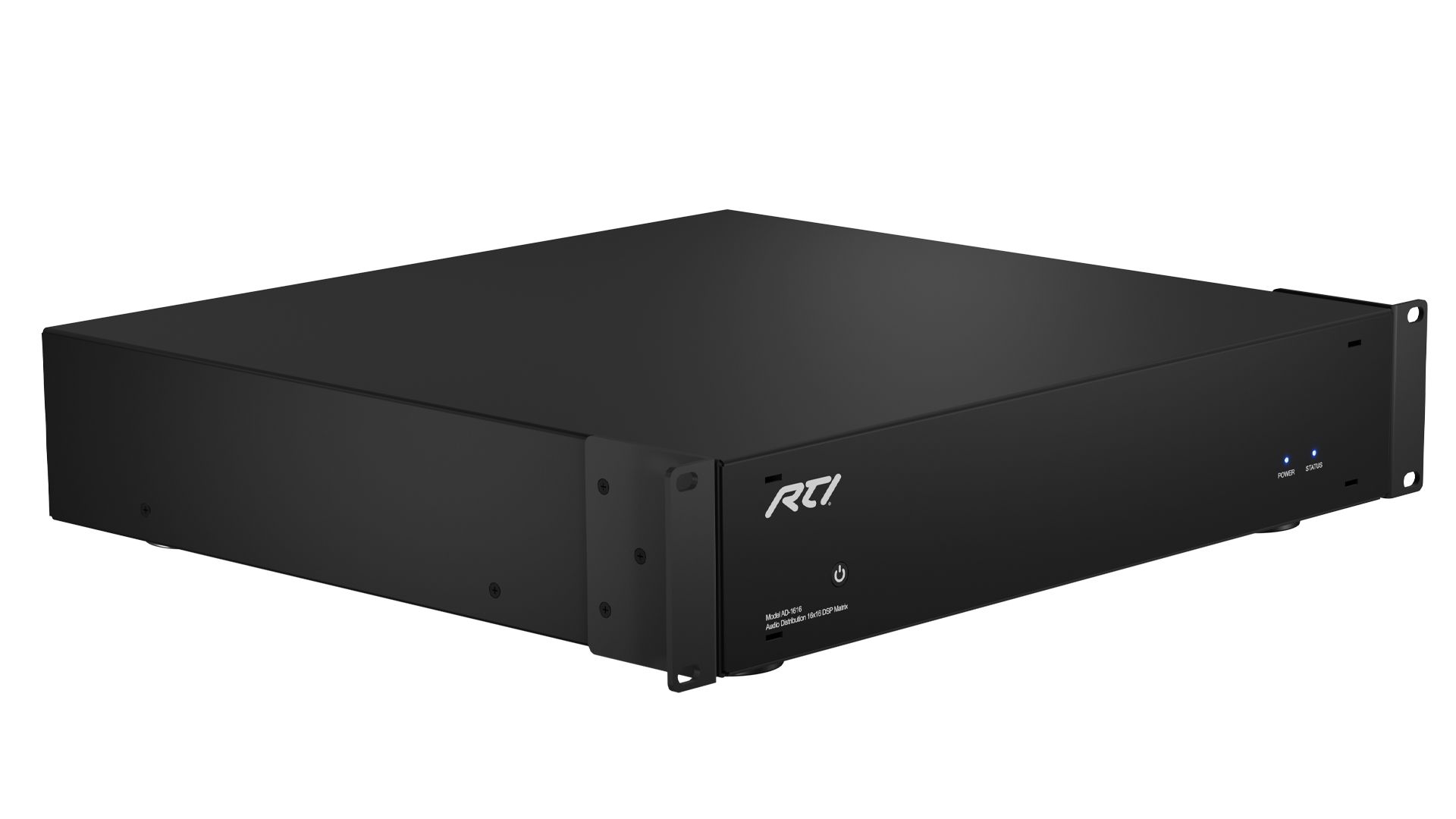

AD-1616 Матричный коммутатор 16x16 с DSP-процессором
AD-1616 — это матричный коммутатор для распределения аудиосигналов от шестнадцати источников на шестнадцать зон со встроенным цифровым сигнальным процессором (DSP). Для проектов, требующих большего количества зон, можно объединить до четырех устройств AD-1616, чтобы получить 64 аудиозоны. AD-1616 обеспечивает беспрепятственную маршрутизацию цифровых и аналоговых сигналов в любую зону, он оснащен полным набором средств DSP-управления. В их число ходит 5-полосный параметрический эквалайзер, позволяющий точно настраивать акустические характеристики системы и адаптировать звук к конкретным особенностям помещений. Функции микширования и автоматического приглушения звука облегчают интеграцию микрофонов и дверных звонков, определяя приоритеты источников звука и обеспечивая плавные переходы. Конфигурация и назначение функций DSP выполняется с помощью платформы Integration Designer или с помощью интуитивно понятного веб-интерфейса. Это позволяет настроить AD-1616 на автономную работу или на работу в составе уже имеющейся системы управления.
Для усиления аудиосигнала мы рекомендуем использовать AD-1616 в паре с 16-канальным усилителем мощности RTI CP-16i ICEPower®.
Для проектов, требующих большего количества зон, можно объединить до четырех матричных коммутаторов AD-1616, чтобы получить 64 зоны.
Комплектация: AD-1616, кабель питания, монтажные крепления для аппаратной стойки (2) с винтами, 4-контактные соединители Phoenix (8), опоры с винтами (4)
ОСОБЕННОСТИ:
16 источников
Входы для подключения восьми аналоговых и восьми цифровых источников аудиосигнала.
16 зон
Стереовыходы предусилителя обеспечивают шестнадцать зон с подключением внешних усилителей мощности или сабвуферов.
Выходы предусилителя
Предварительный каскад обеспечивает чистый и четкий аудиосигнал с высоким коэффициентом усиления, низким уровнем шума и искажений для передачи на внешние усилители мощности или сабвуферы.
Аудиоматрица 16x16
Распределение шестнадцати входных аудиосигналов по шестнадцати зонам с возможностью расширения их количества до 64 путем объединения до четырех устройств AD-1616.
Гибкость подключения источников аудиосигнала
Возможность раздельного или совместного использования источников аналогового или цифрового сигнала.
Встроенный DSP-процессор
Настройка и оптимизация параметров DSP-процессора и матрицы осуществляется при помощи программной платформы Integration Designer или с помощью интуитивно понятного веб-интерфейса. 5-полосный параметрический эквалайзер
Точная настройка акустических характеристик, коррекция и адаптация звука к конкретным помещениям.
Управление Используйте систему управления RTI или сторонних фирм с возможностью различных вариантов контроля, включая двустороннее управление с обратной связью через RS-232 и IP или одностороннее управление с помощью инфракрасного излучения.
Автоматическая конфигурация
Ввод в эксплуатацию и настройка AD-1616 легко выполняется с помощью программной платформы Integration Designer собственной разработки компании.
Варианты установки Монтаж в аппаратную стойку или установка в любом удобном месте с использованием входящих в комплект монтажных креплений или съемных опор.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
Шестнадцать входов для подключения восьми аналоговых и восьми цифровых источников аудиосигнала.
Стереовыходы предусилителя обеспечивают шестнадцать зон с подключением внешних усилителей мощности или сабвуферов.
Выходы предусилителя предполагают использование внешних усилителей мощности RTI CP-16i или аппаратов других фирм.
Распределение шестнадцати входов от источников аудиосигнала по шестнадцати зонам с возможностью расширения их количества до 64 путем объединения до трех устройств AD-1616.
Точная настройка акустических характеристик для каждой зоны с помощью функций DSP-процессора, включая 5-полосный параметрический эквалайзер, микширование и автоматическое приглушение звуков.
Настройка и оптимизация параметров DSP-процессора и матрицы осуществляется с использованием программной платформы Integration Designer или с помощью интуитивно понятного веб-интерфейса.
Управление через ИК-порт, двустороннее управление с обратной связью через RS-232 и IP с помощью системы контроля RTI или системы других фирм.
Монтаж в аппаратную стойку или установка в любом удобном месте с помощью входящих в комплект монтажных креплений или съемных опор.
ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ:

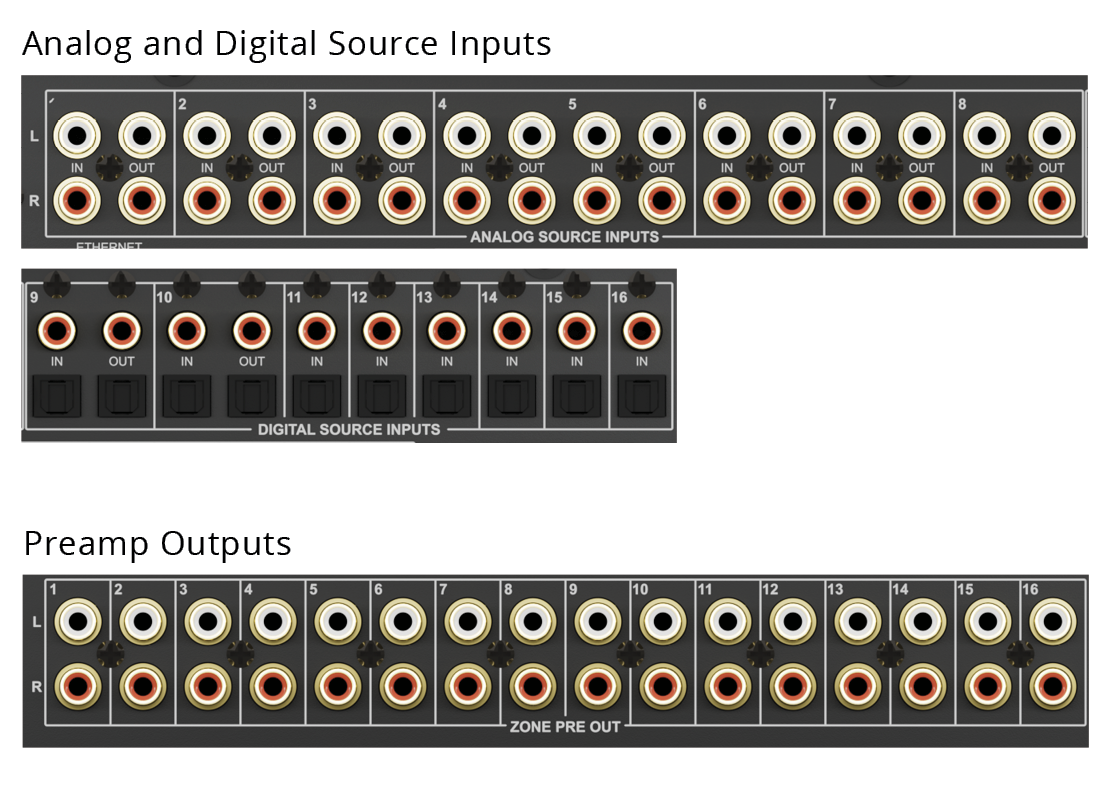

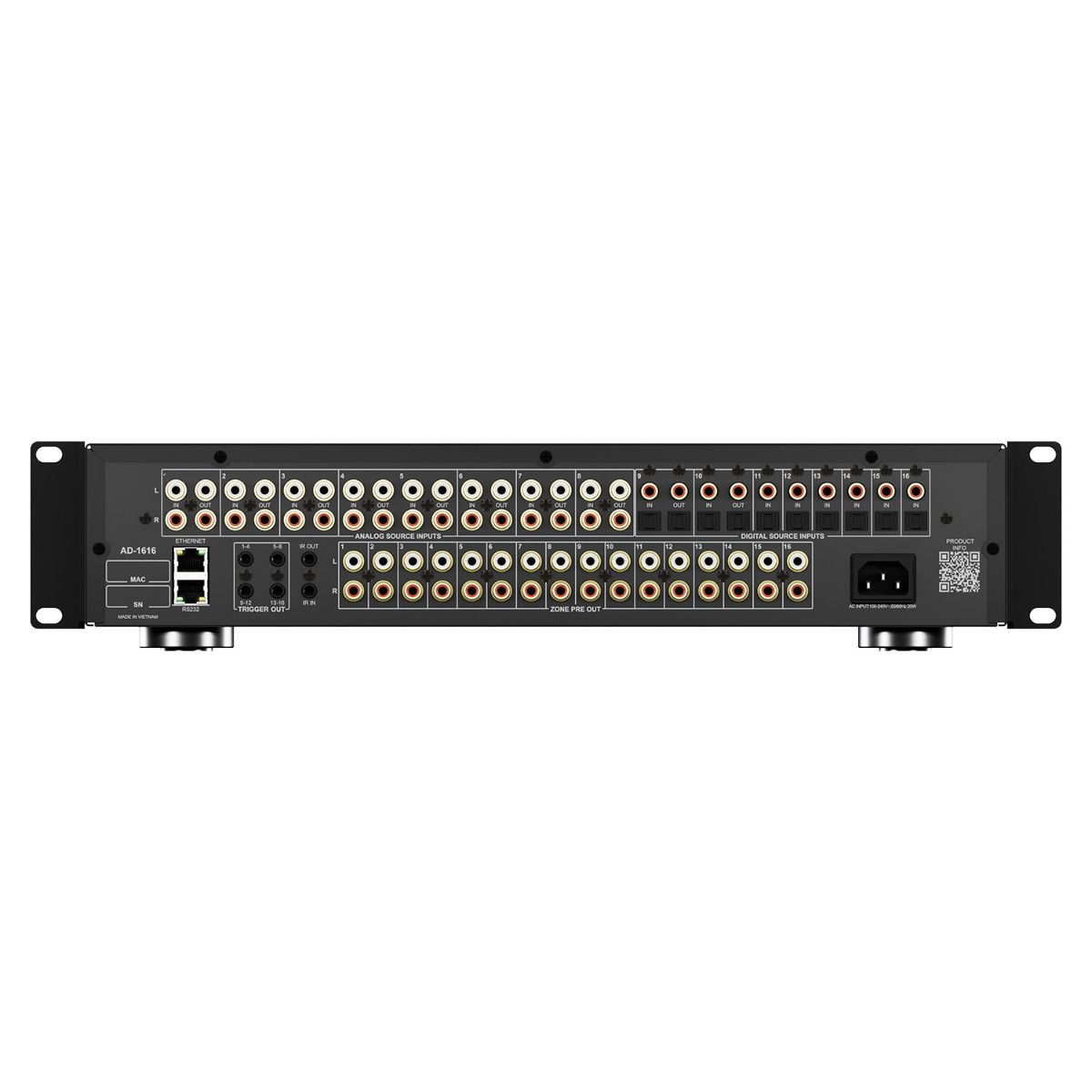

Аналоговые источники
8 с разъемами RCA (стерео)
Цифровые источники
8 коаксиальных и 8 оптических
Петлевые выходы
8 аналоговых + 2 цифровых
Зоны усиления
Устройство оборудовано только выходами предусилителя. Для усиления используйте CP-16i.
Зоны предусиления
16 стерео (32 канала)
Расширение количества аудиозон
До 64 зон за счет комбинации 4 устройств AD-1616
Входное сопротивление
20 кОм
Аналоговые входы
Макс. 2 В
Аналоговые выходы
Макс. 2 В с регулируемым уровнем
Диапазон громкости 0—100 (-80 — 0 дБ)
Цифровые оптические входы
До 192 кГц / 24 бит. Только PCM.
Цифровые коаксиальные входы
До 192 кГц / 24 бит. Только PCM.
КНИ+Ш < 0,01%, 1 кГц < 0,05%, 20 Гц - 20 кГц
Отношение сигнал/шум
100 дБ, A-взвеш. — от входа до выхода предусилителя
Диапазон воспроизводимых частот
20 Гц - 20 кГц, +/-2 дБ
Динамический диапазон
> 95 дБ, A-взвеш.
Частота дискретизации
48 кГц
Кабели управления RTI или других фирм
IP (RJ45), RS-232 (RJ45) и ИК (3,5 мм моно)
Питание
100-240 В переменного тока, 50/60 Гц, 20 Вт
Включение/выключение питания

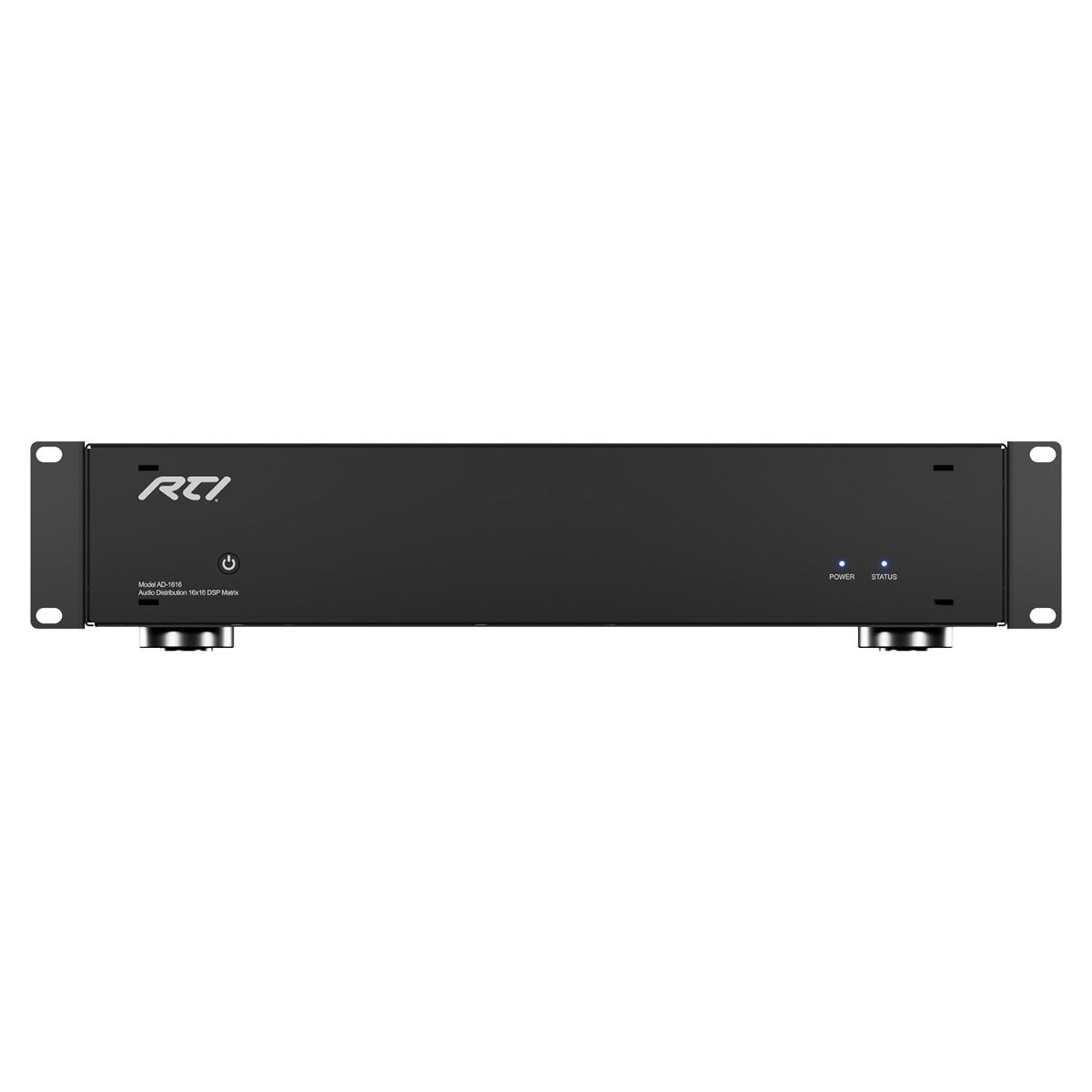

Кнопка со светодиодным индикатором на передней панели
Установка
Монтаж в аппаратной стойке или свободное размещение.
Габариты (ШхВхГ)
17,2" x 16,4" x 3,5" 437 x 416,5 x 89 мм
Масса
8,22 кг
Рабочая температура
От 0 до +50°C
Влажность окружающего воздуха
5-95% без конденсации
Технические характеристики могут быть изменены без специального уведомления.
